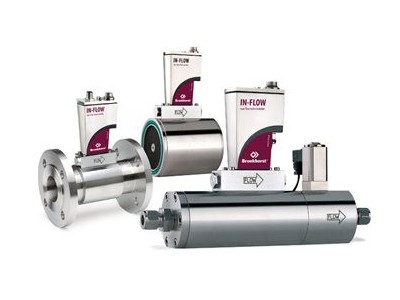

IN-FLOW 'High-Flow'

 用于大流量洁净气体的IN-FLOW系列热式质量流量计配备IP65防护等级的工业型电路板外壳。可一体式集成或分体式安装控制阀，以测量和控制气体流量。

• 最小流量：0.4…20 m3n/h
• 最大流量：220…11000 m3n/h



紧凑且富有竞争力的大流量气体质量流量计

为了测量大流量气体消耗，客户一般选择体积流量计，例如涡街流量计、涡轮流量计或基于差压测量的仪表。若要读取质量流量计，所有这些测量原理都需温度和压力补偿。Bronkhorst F-106 / F-107系列可直接测量高达10英寸/DN250管径的大流量气体流量。此外，其数字电路板标配计数器和报警功能，可选DeviceNet™, PROFIBUS DP, PROFINET, Modbus 或 FLOW-BUS通信。

大流量气体质量流量控制器

IN-FLOW ‘High-Flow’ F-206AI / F-206BI系列是紧凑型质量流量控制器，集成Kv-值可达6.0的常闭控制阀，可测流量高达375 m3n/h N2-当量。对于更大流量，Bronkhorst提供IN-FLOW ‘High-Flow’流量计搭配其他供应商提供的控制阀。

危险区域认证

作为备选，IN-FLOW质量流量计和控制器可用于爆炸性环境。对于欧洲市场，所有 IN-FLOW仪表均可适配适用于ATEX 3类2区。对于北美市场，IN-FLOW仪表可提供 FM Class I Division 2认证。

质量流量计

满量程与压力等级

PN 40 bar	PN 100 bar	PN 200 bar	PN 400 bar
F-106AI  |  0.4 … 200 m3n/h	F-116AI  |  0.3 … 200 m3n/h	F-126AI  |  0.3 … 200 m3n/h	F-136AI  |  0.3 … 200 m3n/h
F-106BI  |  1 … 500 m3n/h	F-116BI  |  1 … 375 m3n/h	F-126BI  |  1 … 375 m3n/h	F-136BI  |  1 … 375 m3n/h
F-106CI  |  2 … 1000 m3n/h
F-106DI  |  3.6 … 1800 m3n/h
F-106EI  |  8 … 4000 m3n/h
F-106FI  |  14 … 7000 m3n/h
F-106GI  |  22 … 11000 m3n/h
F-107AI  |  0.4 … 200 m3n/h	F-117AI  |  0.4 … 200 m3n/h
F-107BI  |  1 … 500 m3n/h	F-117BI  |  1 … 500 m3n/h
F-107CI  |  2 … 1000 m3n/h	F-117CI  |  2 … 1000 m3n/h
F-107DI  |  3.6 … 1800 m3n/h	F-117DI  |  3.6 … 1800 m3n/h

质量流量控制器
满量程与压力等级

PN 64 bar	PN 100 bar
F-206AI  |  0.3 … 200 m3n/h	F-216AI  |  0.3 … 200 m3n/h
F-206BI  |  1 … 375 m3n/h	F-216BI  |  1 … 375 m3n/h

---

特征

• 高精度（标准1% of FS）
• 坚固的防水外壳 (IP65, 防尘防水)
• 可选：ATEX 2区认证
• 可选：FM认证 Class I, Div. 2 (Groups A, B, C, D; T4)
• 无可动部件
• 模拟或数字通信（RS232或现场总线接口）

---

应用

IN-FLOW系列大流量热式质量流量计和控制器适用于：

• 食品工业、化学和石化工业、发酵装置和生物技术中的过程气体测量和控制
• 气体消耗量计量测量
• 氢技术
•
