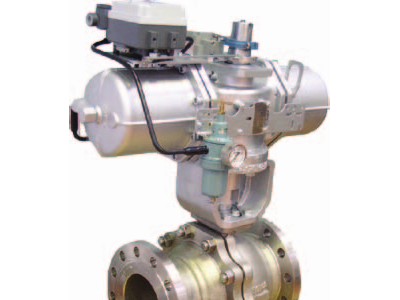

气动执行机构 AW系列

适用于大口径阀门，广泛应用于自动化及远程控制操作

技术数据

执行机构型号

双作用型：  AW13, AW17, AW20, AW25,AW28

弹簧返回型： AW13S, AW17S, AW20S,AW25S, AW28S

操作压力

双作用型：  0.3 至 0.7 MPa

弹簧返回型： 0.4 至 0.7 MPa

温度范围：  -20ºC 至 80ºC (环境温度)

输出扭矩

双作用型：  784 至 8985 Nm

弹簧返回型： 275 至 5259 Nm

特点

• 采用拨叉传动机构将活塞杆的直线运动变为旋转运动，适用于 90°角行程回转的大口径阀门

• 双缸同时进气，输出力矩大且动作更平稳，轻型设计使维护更为便捷

• 执行机构输出轴符合 NAMUR标准，可简单的与附件直接连接

• 活塞气腔与拨叉机构相隔，密封，空气消耗量小

• 根据操作压力可选弹簧等级

标准：AW-S  0.4至 0.7MPa

低压：AW-L  0.3至 0.4MPa

一般应用

• 适用于单行程阀门

• 广泛应用于自动化及远程控制操作

• 适用于大口径阀门
